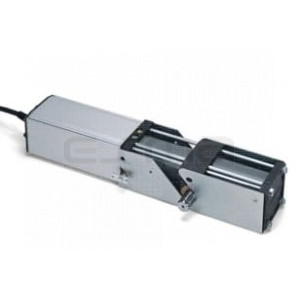

Moteur APRIMATIC AT50B7

• L’opérateur hydraulique de la série AT50 est indiqué pour l’automation de portes basculantes avec contre-poids (à installer ou déjà installées), avec panneau unique ou articulé.

• L’opérateur est fournit en deux différentes versions, chacune ayant deux différentes vitesses d’ouverture:
  Avec un bloc hydraulique pour l’ouverture et la fermeture, qui ne nécessite pas l’utilisation d’une serrure électrique (AT50B5 - AT50B4 - AT50B7).
  Sans bloc hydraulique, qui nécessite l’utilisation d’une serrure électrique pour maintenir la porte fermée (AT50S5-AT50S4-AT50S7).

• Les soupapes de réglage du couple moteur, pour l’ouverture et la fermeture, et le déblocage d’urgence qui peut être actionné de l’intérieur et de l’extérieur avec une clé spécifique, et ne doit être utilisé qu’en cas de manque de courant, sont montés sur l’opérateur.

• Si les portes sont larges moins de 3,5 mètres, il suffit d’installer un opérateur AT50 (au centre du panneau si possible).

• Si les portes sont larges plus de 3,5 mètres, il est conseillé d’installer deux opérateurs montés sur les deux côtés verticaux du panneau.

 Caractéristiques Techniques :

Alimentation: 230 Vca - 50 Hz

Puissance absorbée: 250 W

Couple nominal à: 40 bar 320 Nm

Température de fonctionnement: -20° +60° C

Temps d’ouverture: 13 secs

Pression maximum: 40 bars

Capacité de la pompe: 1 Lt/min

Quantité d’huile: 1,3 Lt

Poids avec l’huile: 13 Kgs

Type d’huile: APRIM’Oil FLUID 26

Angle de rotation de l’arbre: +/- 200°
