Moteur tubulaire VALE Mec Radio 50 Nm

Moteur radio tubulaire à trois fils VALE Mec 50/12

Les moteurs Vale MEC peuvent être placés aussi bien sur des stores que sur des auvents.

La gamme de moteurs mécaniques VALE MEC possède une vitesse de 17 tr/min (sauf le modèle 50 Nm qui tourne à 12 tr/min) et une force de traction allant de 10 Nm à 50 Nm.

Ce modèle de moteur Vale est contrôlé par télécommande radio, ce qui signifie qu'il ne possède que trois câbles.

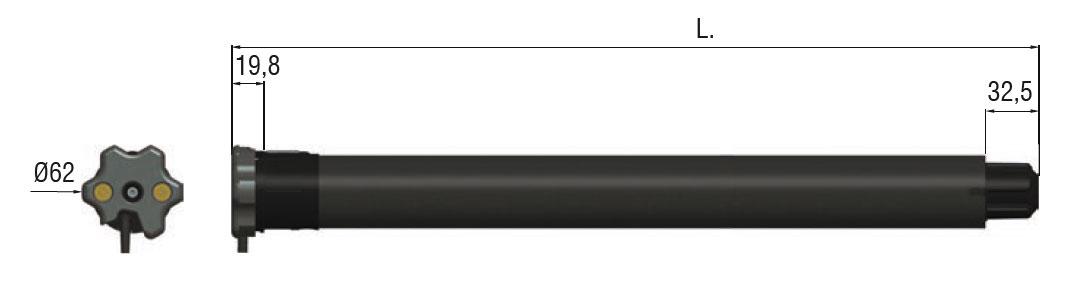

L'image suivante montre les mesures du moteur Vale MEC.

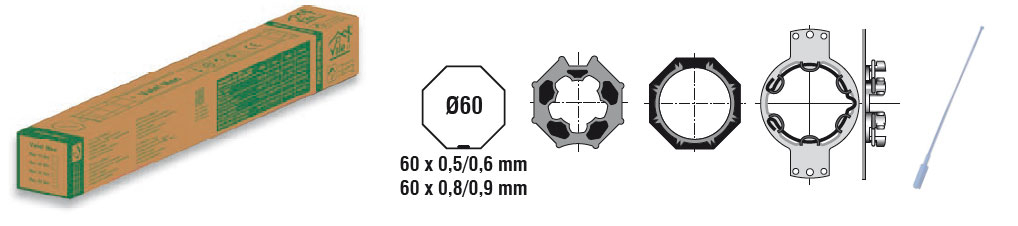

Le pack se compose des éléments suivants :

• Moteur Vale Mec 50 Nm.
• Couronne pour tube de 60 mm.
• Adaptateur pour tube de 60 mm.
• Support pour placer le moteur au mur.
• Pièce de réglage de l'interrupteur de fin de course.

Comment calculer le poids des stores ?

Pour savoir combien pèse le store là où l'on veut installer un moteur Somfy, il faut multiplier la hauteur par la longueur du store.

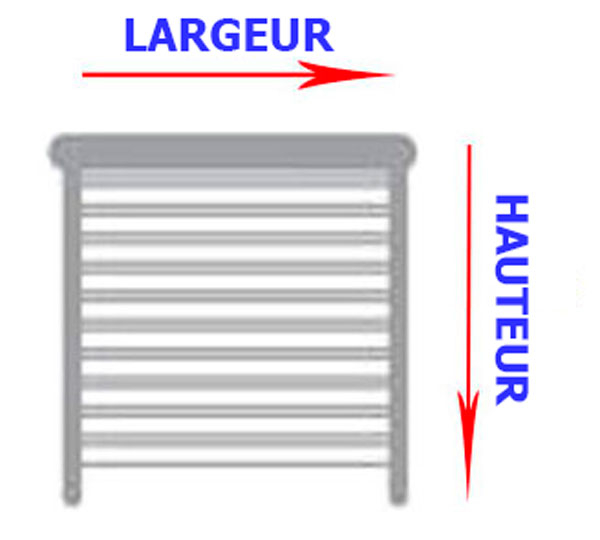

Vous devez d’abord mesurer le store et multiplier les mesures LARGEUR X HAUTEUR.

Une fois la hauteur par largeur calculée, il faut les multiplier par le coefficient suivant :

• Multipliez par 5 si les stores sont en aluminium
• Multipliez par 5 si les stores sont en PVC
• Multipliez par 15 si le store est en aluminium renforcé ou en matériau plus lourd

Le résultat est le poids du store. Si, en effectuant cette opération, nous obtenons un résultat de, par exemple, 26 kg, nous devrons chercher un modèle qui dépasse ce poids, nous choisirons donc le moteur de 15 Nm.

Aucune instruction n'est actuellement disponible pour ce produit.
