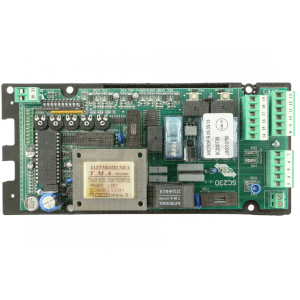

Platine de manœuvres Gibidi modèle SC230 pour moteur a portes coulissantes
Platine électronique de manœuvres GIBIDI modèle SC230 pour moteurs ou automatismes GBIDI de portes coulissantes.Ce modèle substitue à tous les modèles monophasiques à 230 VACLes anciens comme les nouveaux et inclut quelque amélioration respect aux modèles antérieurs.
Nouvelles améliorations
Une carcasse protectrice transparente pour éviter que les insectes puissent détériorer la électronique de la platine.Autre amélioration importante est la substitution des relais REED, par des détecteurs transistorisés ce qui apporte une majeure précision et durabilité de ce produit.
Caractéristiques techniques
- Alimentation: 230VAC monophasique 50/60HZ
- Numéro de moteur: 1
- Alimentation moteur: 230VAC
- Alimentation accessoires: 24VAC 8W
- Température de fonctionnement:-20C+ 60C
- Temps de travail:240 seg. Maximum.
- Permet la connexion de n’importe quel récepteur du marché câblier
- Sortie du courant continu pour accessoires / photocellule, récepteur, etc..Le récepteur n’est pas incorporé à la platine électronique, pour plus d’information vous pouvez observer comment connecter le récepteur enfichable DRS4332
Platine de gestion GiBiDi SC 230 pour moteurs de portail coulissant:
- GiBiDi PASS 6,
- GiBiDi PASS 8,
- GiBiDi PASS 600,
- GiBiDi PASS 800,
- GiBiDi MEKA SL 400,
- GiBiDi MEKA SL 800.
REMPLACE les électroniques:
- GiBiDi A90454P.
Dans Telecommande Esma vous pouvez trouver platine électronique gibidi sc230 a90937p avec le meilleur prix du marché.
| Marque | GIBIDI |
|---|---|
| Utilisation | Domestique, Communauté, Industrielle |

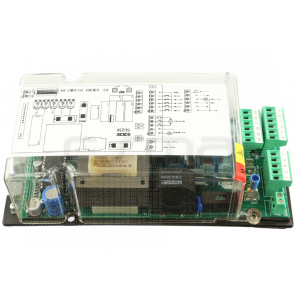

Carte électronique de manœuvre GIBIDI SC230 .Cette platine de contrôle est de facile installation et programmation des différents dispositifs de sécurités. A différence des anciennes platines de manœuvres montées dans les moteurs GIBIDI, cette platine SC230 vient avec une carcasse de plastique transparente qui l'isole de l'humidité.
***IMPORTANT*** toujours que vous réalisez un changement dans la configuration, il faut le faire dans le boitier a manœuvre sans courant, redonnez du courant une fois fini la configuration désirée.
Si vous réalisez un changement de configuration alors que la plaque reçoit du courant, elle peut se détériorer. pour faire valoir les changements, il est nécessaire de déconnecter la plaque du courant et la reconnecter, dû contraire les effets du changement dans la configuration n auront pas lieu.
La plaque ou cadre de manœuvres inclut Fermeture automatique_
- Programmation d ouverture et fermeture
- Arrêt doux
- Apte pour moteurs GIBIDI Modèles SL et PASS
- Arrêt et recule de manœuvre durant 2 seg .pour actuation de dispositifs de sécurités
- Inclut connexion pour capteur anti écrasement et lecteur de fin de course
- Fermeture automatique
Fonction principale de la platine électronique de contrôle SC 230
- Dispose de Leds rouges pour signalisation des contactes n.c normalement fermer pour photocellule, device de secours ,stop,fcc,fca.
- Dispose de Leds verts de signalisation des contactes n.a normalement ouvert pour star, ped.
- Bouton STAR ET PED dans la fiche
- Réalise un test de sécurité avant le mouvement d ouverture et fermeture
- Ralentisation d ouverture et fermeture contrôlée par 2 Imans supplémentaires qui se montes dans la position désirée a une distance relative minimum de au moins 500mm, fin de course.la ralentisation est régulée depuis un condensateur de compensation correspondant SLOW
- Arrêt et invertion du mouvement durant 2 seg après la intervention des dispositifs de sécurité. Après avoir donné de nouveau une impulsion de STAR, el automatisme se met de nouveau en marche dans le sens de libération de l obstacle.
Dans le schéma suivant vous pouvez observer toutes les connexions et components de la platine électronique
La platine n est pas incorporer au récepteur, vous pouvez trouver le récepteur qui se connecte a cette platine dans le lien suivant
Dans la figure suivante vous pouvez observer ou va connecter le
